El cable exterior GYTC8S es un cable de fibra óptica autoportante- aéreo diseñado para redes de telecomunicaciones exteriores. Cuenta con una estructura de tubo suelto trenzado, mensajero de alambre de acero y admite fibras G652D, G657 y multimodo. Proporciona resistencia mecánica confiable, resistencia a la intemperie y es adecuado para aplicaciones aéreas, de conductos y de redes de acceso.
Atributos clave
|
Nombre de la marca |
Cable óptico Shengtang |
Número de modelo |
GYTC8S |
|
Tipo |
Cable de fibra óptica para exteriores |
Lugar de origen |
Cantón, China |
|
Número de conductores |
Mayor o igual a 10 |
Número de modelo |
GYTC8S |
|
Color |
Negro |
Material de la chaqueta |
PE/LSZH |
|
recuento de fibras |
2-144 |
Miembro de fuerza |
Alambre de acero fosfatado |
|
Uso |
Para empalmar |
Cantidad mínima de pedido |
2000 metros/metros |
|
Solicitud |
Telecomunicaciones, aérea, conducto |
Puerto |
GUANGZHOU |
|
Lugar de origen |
Cantón, China (continental) |
Especificaciones técnicas
|
CARACTERÍSTICAS ÓPTICAS |
||||
|
TIPO DE FIBRA |
G652 |
50/125μm |
62.5/125μm |
|
|
Atenuación (+20 grado) |
@850 nanómetro |
<=3.0 dB/km |
<=3.3 dB/km |
|
|
@1300 nanómetro |
<=1.0 dB/km |
<=1.0 dB/km |
||
|
@1310 nm |
<=0.36 dB/km |
|||
|
@1550 nanómetro |
<=0.22 dB/km |
|||
|
Brujo de banda (clase A) |
@850 nanómetro |
>=500MHz*km |
>=200MHz*km |
|
|
@1300 nanómetro |
>=1000MHz*km |
>=600MHz*km |
||
|
Apertura numérica |
0.200+-0.015NA |
0.275+-0.015NA |
||
|
Cable cortado-longitud de onda |
<=1260 nm |
|||
Características clave

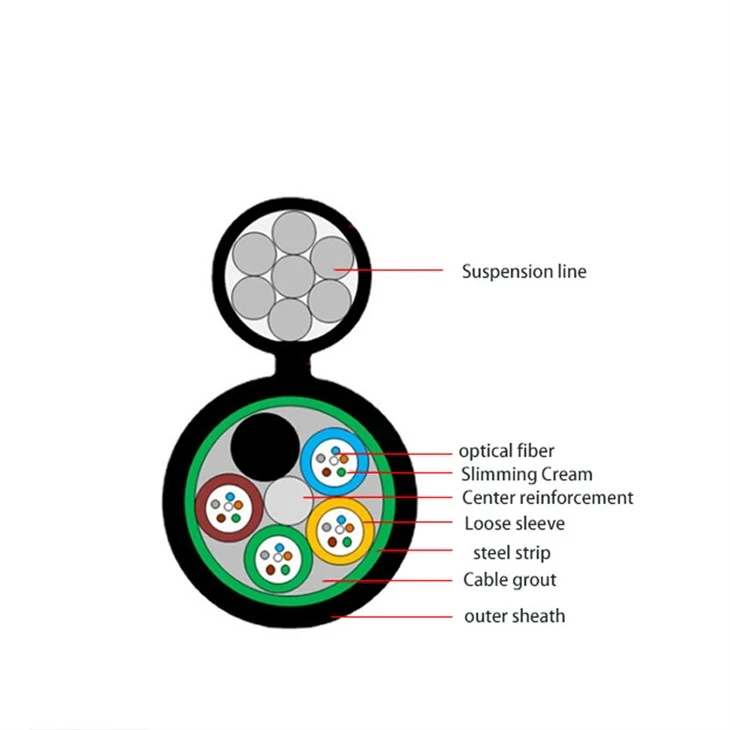

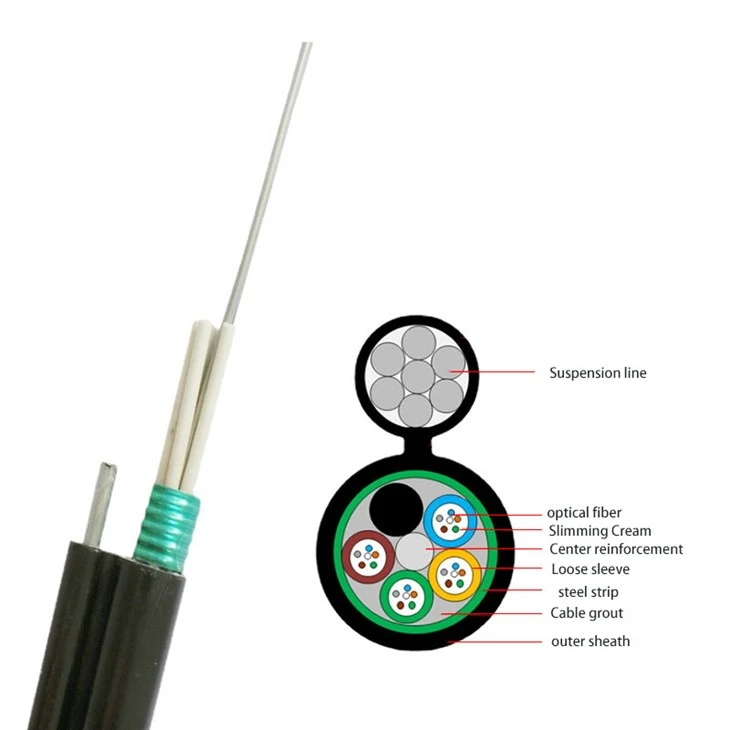

- La estructura autoportante en forma de 8 integra un cable mensajero de acero para una instalación aérea conveniente sin hardware de soporte adicional.
- El diseño de tubo holgado protege las fibras ópticas de la humedad, los cambios de temperatura y el estrés mecánico durante el funcionamiento en exteriores.
- Múltiples opciones de fibra, incluidas G652D, G657, 50/125 μm y 62,5/125 μm, satisfacen diferentes requisitos de red.
- La alta resistencia a la tracción del alambre de acero fosfatado garantiza un rendimiento estable durante el despliegue por encima de la cabeza.
- La configuración flexible del recuento de fibras de 2 a 144 fibras admite varios proyectos de redes troncales y de acceso.
Aplicaciones típicas
Redes de Telecomunicaciones Aéreas –Adecuado para instalación de poste-a-poste debido a su cable mensajero integrado y su resistencia mecánica.
Redes de acceso FTTH –Admite la implementación de fibra de última-milla con opciones flexibles de recuento de fibra.
Redes de comunicación metropolitanas –Proporciona una infraestructura de transmisión exterior confiable para sistemas de fibra urbanos.
Redes de Internet de banda ancha –Permite una transmisión de datos estable de alta-velocidad entre puntos de acceso.
Proyectos de implementación de fibra rural –Funciona bien en instalaciones aéreas de larga-distancia con infraestructura limitada.
Ductos y Redes de Distribución –Adecuado para enrutamiento al aire libre donde se requiere protección adicional.
OEM y fabricación personalizada
Opciones de personalización
|
Artículo de personalización |
Opciones disponibles |
|
Recuento de fibra |
2–144 fibras |
|
Tipo de fibra |
G652D, G657A1/A2, multimodo de 50/125 μm, multimodo de 62,5/125 μm |
|
Marca de fibra |
Corning, YOFC, FiberHome o marcas especificadas-por el cliente |
|
Material de la chaqueta |
PE, LSZH |
|
Color de la chaqueta |
Estándar negro; otros colores disponibles bajo pedido |
|
Diámetro del cable |
Personalizado según los requisitos de estructura y número de fibras. |
|
Miembro de fuerza |
Alambre de acero fosfatado o materiales de refuerzo específicos. |
|
Impresión de cables |
Logotipo personalizado, número de modelo, marcado del medidor e información técnica |
|
Longitud del tambor |
Longitud estándar o requerida por el cliente- |
|
Embalaje |
Bidón de madera, bidón fumigado, etiquetas y embalajes personalizados |
Servicios OEM
- Diseño de estructura de cable personalizado según los requisitos del proyecto.
- Producción de etiquetas privadas con logotipo y marcas del cliente.
- Soluciones personalizadas de embalaje y tambores de cable
- Especificación de fibra y ajuste de rendimiento.
- Soporte de documentación técnica.
- Coordinación de inspección previa-al envío
Cumplimiento y estándares industriales
Norma ISO 9001:2015 –Sistema de gestión de calidad para una producción controlada y una calidad constante del producto.
ISO 14001:2015 –Sistema de gestión ambiental para procesos de fabricación responsables.
CEI 60794 –Estándar internacional que cubre los requisitos de diseño, mecánicos y ambientales del cable de fibra óptica.
UIT-T G.652.D –Estándar para fibra monomodo-con baja atenuación y rendimiento de transmisión optimizado.
UIT-T G.657 –Estándar para fibra monomodo-insensible a las curvaturas-utilizada en redes de acceso.
RoHS –Restricción de sustancias peligrosas en materiales y componentes de cables.
ALCANZAR -Cumplimiento de los requisitos de seguridad química de los materiales utilizados en los productos.
CPR (Reglamento de Productos de Construcción) –Requisitos de clasificación de comportamiento al fuego aplicables para instalaciones de cables en los mercados europeos.
Fabricación y control de calidad
Proceso de fabricación
Inspección entrante de fibra óptica –Verifique la atenuación, la geometría y el rendimiento de la transmisión de la fibra.
Colorante de fibras –Aplique códigos de colores para la identificación de fibras y la gestión del ensamblaje.
Extrusión de tubos sueltos –Encapsular las fibras con gel o materiales de protección en seco.
Proceso de varamiento –Ensamble tubos sueltos alrededor del miembro de refuerzo central.
Integración de alambre mensajero de acero –Forma la estructura de cable autoportante en forma de-8.
Extrusión de chaqueta exterior –Aplique funda de PE o LSZH para protección del medio ambiente.
Marcado de cables e impresión de medidores –Agregue marcas de identificación según los requisitos del cliente.
Embalaje de tambor –Enrolle el cable terminado en tambores para su transporte e instalación.
Seguro de calidad
- Pruebas de atenuación óptica a 850 nm, 1300 nm, 1310 nm y 1550 nm
- Prueba de pérdida de retorno óptico
- Inspección de la geometría de la fibra.
- Pruebas de resistencia a la tracción
- Pruebas de resistencia al aplastamiento
- Pruebas de resistencia al impacto
- Pruebas de rendimiento de flexión
- Prueba de ciclos de temperatura
- Prueba de penetración de agua
- Inspección de espesor y dimensiones de la chaqueta.
- Verificación de la longitud del cable
- Inspección del aspecto del cable terminado
Embalaje y entrega
| Puerto de despacho | GUANG ZHOU o Shen Zhen | Unidades de Venta | Artículo único |
| Tamaño de paquete único | 20X30X15cm | Peso bruto único | 1.000 kilogramos |
Capacidad de oferta
| Capacidad de suministro | 10000 kilómetros por día |
Plazo de entrega
| Cantidad (metros) | 1 - 4000 | 4001 - 90000 | 90001 - 1000000 | > 1000000 |
| Plazo de entrega (días) | 5 | 15 | 30 | Para ser negociado |
Opciones de personalización
| Opción | Mín. orden: | Tarifa de personalización |
|
Logotipo personalizado según lo solicitado |
1000 metros | -- |
|
Embalaje personalizado según lo solicitado |
1000 metros | -- |
|
Personalización gráfica Según lo solicitado |
1000 metros | -- |
Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido para el cable GYTC8S?
R: La cantidad mínima de pedido estándar es de 2000 metros. Los pedidos personalizados pueden requerir diferentes cantidades según las especificaciones.
P: ¿Cuál es el plazo de entrega para pedidos al por mayor?
R: El tiempo de producción típico es de 5 días para cantidades pequeñas, 15 días para pedidos medianos y alrededor de 30 días para cantidades mayores. Los proyectos personalizados se negocian por separado.
P: ¿Cómo se deben almacenar los tambores de cable GYTC8S antes de la instalación?
R: Guarde los tambores de cable en el interior, en un ambiente seco. Mantenga los tambores en posición horizontal y protéjalos de la humedad, el polvo y la exposición directa a los rayos UV.
P: ¿Pueden proporcionar muestras de cables antes de realizar pedidos al por mayor?
R: Sí. Se pueden proporcionar muestras para verificación y prueba de especificaciones.
P: ¿Qué condiciones de pago están disponibles para los pedidos de exportación?
R: Las condiciones de pago comunes incluyen T/T (30% de pago por adelantado y 70% antes del envío). L/C, PayPal, Western Union y D/P se pueden discutir según las condiciones del pedido.
P: ¿Qué métodos de envío están disponibles para clientes extranjeros?
R: Los envíos de muestra generalmente los organiza DHL, FedEx, UPS o TNT. Los pedidos al por mayor se pueden entregar mediante transporte aéreo, marítimo o transportistas designados por el cliente.
P: ¿Qué documentos de exportación pueden proporcionar?
R: Los documentos de exportación estándar incluyen facturas comerciales, listas de empaque, certificados de origen, informes de prueba y documentos de envío. Documentos adicionales están disponibles a pedido.
P: ¿Pueden los clientes organizar una inspección por parte de terceros-antes del envío?
R: Sí. Se pueden organizar inspecciones de terceros-por parte de SGS, TÜV o agencias de inspección designadas por el cliente-antes del envío.
