El cable de fibra óptica blindado Gyta53 es un cable óptico exterior blindado con cinta de acero y doble-revestimiento diseñado para enterramiento directo y entornos subterráneos hostiles. Con una estructura de tubo holgado trenzado y una cubierta de PE de alta-densidad, proporciona estabilidad de transmisión a largo plazo-y protección mecánica para redes troncales de telecomunicaciones, FTTx y redes industriales.

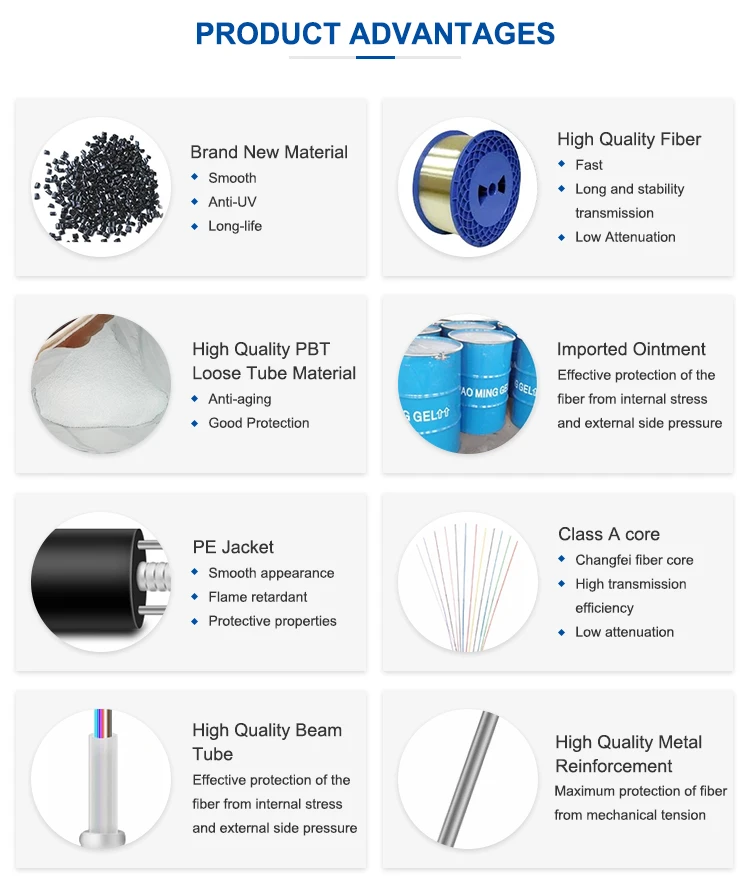

Ventajas estructurales centrales
Doble funda de PE:La barrera de polímero-de doble capa protege contra el ingreso de humedad subterránea, la abrasión química y la presión del suelo-a largo plazo.
Armadura de acero corrugado:Proporciona alta resistencia al aplastamiento y resistencia mecánica contra impactos externos, excavaciones accidentales y ataques de roedores.
Bloqueo longitudinal de agua-:Los tubos sueltos-rellenos de gel combinados con compuestos-hinchables con agua evitan la migración del agua a lo largo de la longitud del cable.
Miembro central de resistencia de acero:La alta capacidad de carga de tracción evita la tensión-de la fibra inducida por la tensión durante el estiramiento-de larga distancia.
Escenarios de aplicación
Infraestructura de conductos subterráneos y enterrados directamente
Redes troncales de telecomunicaciones y metropolitanas de larga-distancia
Sistemas de distribución FTTx
Servicios públicos de energía, subestaciones y redes de energía renovable
Líneas de monitoreo de oleoductos y gasoductos
Sistemas de transporte inteligentes (ITS) de ferrocarriles y carreteras
Personalización y capacidades OEM
|
Opción |
Especificaciones disponibles |
|
Recuento de fibras |
2 a 288 núcleos |
|
Opciones de marca de fibra |
YOFC, Corning, FiberHome o el cliente-especificado |
|
Opciones de chaqueta |
PE (estándar para exteriores), LSZH (retardante de llama-) |
|
Color de la chaqueta |
Negro (Estándar) o personalizado |
|
Marcado de cables |
Marcado del medidor, nombre de la empresa, logotipo de la marca, número de pieza |
|
Longitud del carrete de entrega |
1.000 m / 2.000 m / 3.000 m / 4.000 m (o personalizado) |
|
Tipos de embalaje |
Tambor de madera/acero-Tambor de madera/carrete fumigado de exportación |
Protocolos de prueba e inspección de calidad
Cada lote de producción se somete a una verificación previa-al envío obligatoria de acuerdo con los flujos de trabajo de calidad ISO:
Coeficiente de atenuación y análisis de retrodispersión OTDR.
Capacidad de resistencia a la tracción y resistencia al aplastamiento/impacto.
Ciclos de temperatura (-40 grados a +70 grados) y comprobaciones de la barrera de penetración de agua.
Precisión del diámetro exterior, uniformidad del espesor de la funda y verificación de la longitud del carrete.

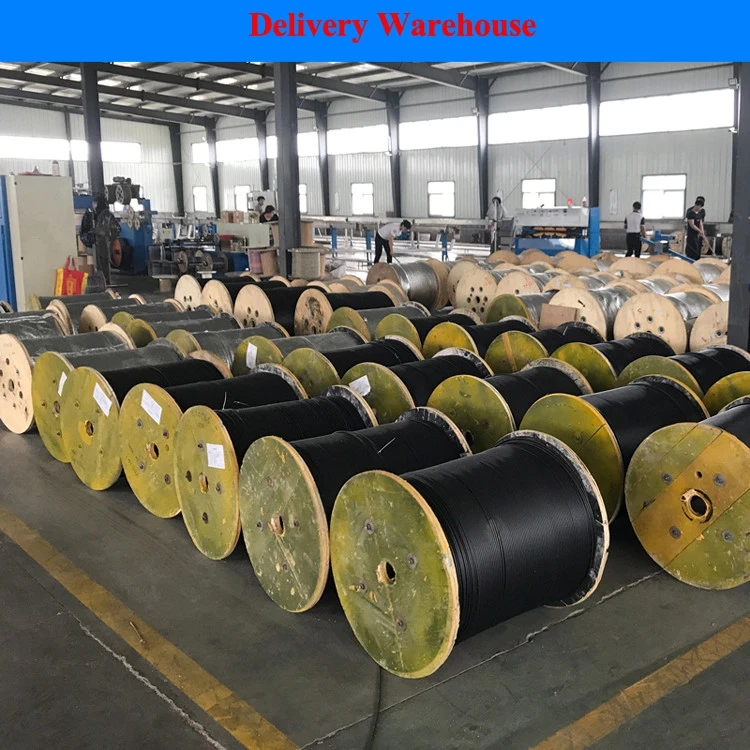

Embalaje y logística
|
Protección del carrete |
Sellado con envoltorio-a prueba de humedad, revestimiento de madera y cubiertas de bordes para transporte marítimo-de larga distancia. |
|
Soporte de términos de envío |
EXW, MANDO, CFR, CIF. |
|
Centros primarios de exportación |
Puertos de Guangzhou/Shenzhen. |
|
Plazo de entrega |
De 7 a 15 días hábiles según el volumen del pedido y los requisitos personalizados. |
Fortaleza de fabricación y capacidad de suministro global
Capacidad y escala de producción:Nuestras modernas instalaciones de producción alcanzan una capacidad anual de 15 millones de kilómetros centrales, lo que respalda importantes implementaciones de infraestructura y telecomunicaciones a nivel mundial.
Amplia gama de destinos de exportación:Nuestros productos sirven a redes troncales nacionales primarias y se exportan a más de una docena de países/regiones, incluidos EE. UU., Japón, Corea del Sur, Europa y los Emiratos Árabes Unidos.
Con la confianza de empresas líderes:Reconocido como proveedor calificado por líderes de la industria como China Telecom, China Mobile, China Unicom, China Railway Construction Corporation y China National Petroleum Corporation.
Estándares de calidad y ambientales:Operar estrictamente bajo los sistemas de gestión de calidad ISO9001 y de gestión ambiental ISO14001, combinados con licencias de redes de radiodifusión y televisión, garantiza un rendimiento superior en condiciones operativas adversas.
Atributos clave
|
Nombre de la marca |
Sheng-Tang |
Número de modelo |
gyts53 |
|
Tipo |
cable de fibra óptica al aire libre |
Lugar de origen |
Cantón, China |
|
Número de conductores |
Mayor o igual a 10 |
tubo suelto |
PBT |
|
Número de C |
Mayor o igual a 10 |
Tipo de fibra |
modo único/multimodo |
|
Vaina |
PVC, LSZH, TPU |
recuento de fibras |
2-288 núcleos |
|
Cantidad mínima de pedido |
2000 metros/metros |
Solicitud |
Telecomunicaciones, Aérea, Conducto |
|
Puerto |
GUANGZHOU |
Lugar de origen |
Cantón, China (continental) |
Embalaje y entrega
| Detalles de embalaje | Forma de embalaje del cable de fibra óptica GYTS53: tambor de madera o tambor de hierro de madera de 1000 ma 3000 m por tambor, o cualquier tamaño de longitud según lo requiera el cliente. | Puerto de despacho | GUANGZHOU, SHENZHEN |
| Unidades de Venta | Artículo único | Tamaño de paquete único | 20X25X10cm |
| Peso bruto único | 2.000 kilos | Ejemplos de embalaje |  |
Plazo de entrega
| Cantidad (metros) | 1 - 10000 | 10001 - 900000 | > 900000 |
| Plazo de entrega (días) | 10 | 20 | Para ser negociado |
Opciones de personalización
| Opción | Mín. orden: | Tarifa de personalización |
|
Logotipo personalizado según lo solicitado |
1000 metros | -- |
|
Embalaje personalizado según lo solicitado |
1000 metros | -- |
|
Personalización gráfica Según lo solicitado |
1000 metros | -- |
Descripción del Producto
| Número de cables (núcleos) | Tubos + Rellenos | Diámetro exterior de la funda (mm) | Peso (kg/km) |
Resistencia mínima a la tracción (N a largo/corto plazo) |
Resistencia mínima al aplastamiento (largo/corto plazo N/100 mm) |
Radio de curvatura mínimo (estático/dinámico mm) |
| 2 ~ 36 | 6 | 13.7 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
| 38 ~ 72 | 6 | 15.3 | 229 | 1000/3000 | 1000/3000 | 10D/20D |
| 74~96 | 8 | 15.9 | 244 | 1000/3000 | 1000/3000 | 10D/20D |
| 98 ~120 | 10 | 18 | 288 | 1000/3000 | 1000/3000 | 10D/20D |
| 122 ~144 | 12 | 19.2 | 325 | 1000/3000 | 1000/3000 | 10D/20D |
| 146~288 | 18 | 20.9 | 373 | 1000/3000 | 1000/3000 | 10D/20D |
| G.652D | 50/125μm | 62.5/125μm | ||
| Atenuación (+20 grados) | @ 850 nm | Menor o igual a 3,0 dB/km | Menor o igual a 3,0 dB/km | |
| @1300nm | Menor o igual a 1,0 dB/km | Menor o igual a 1,0 dB/km | ||
| @1310nm | Menor o igual a 0,36 dB/km | |||
| @1550nm | Menor o igual a 0,22 dB/km | |||
| Ancho de banda (Clase A) | @ 850 nm | Mayor o igual a 500 MHz·km | Mayor o igual a 200 MHz·km | |
| @1300nm | Mayor o igual a 1000 MHz·km | Mayor o igual a 600 MHz·km | ||
| Apertura numérica | 0,200±0,015NA | 0,275±0,015NA | ||
| Cable cortado-Longitud de onda λcc | Menor o igual a 1260 nm | |||
Preguntas frecuentes
P: ¿Cuál es la diferencia estructural entre los cables GYTA53 y GYTA?
R: GYTA cuenta con una única cubierta de PE con armadura de aluminio-polietileno (APL). GYTA53 agrega una funda interior de PE y utiliza una armadura de cinta de acero corrugado (PSP) debajo de una funda exterior de PE, lo que ofrece una resistencia al aplastamiento e impermeabilización significativamente mayores necesarias para el entierro directo sin conducto.
P: ¿Se puede instalar GYTA53 directamente bajo tierra sin tubería protectora?
R: Sí. GYTA53 está construido específicamente con fundas dobles y armadura de acero para soportar la presión directa del suelo, impactos mecánicos y amenazas de roedores sin necesidad de conductos externos.
P: ¿Qué estándares de fibra se pueden integrar en este cable?
R: Suministramos fibras monomodo-G.652D y G.657A1, así como fibras multimodo OM1, OM2, OM3 y OM4, totalmente alineadas con las especificaciones internacionales ITU-T.
P: ¿Es posible pedir recuentos de fibras no-estándar o tipos de fibras mixtas?
R: Sí. Fabricamos configuraciones estándar de 2 a 288 núcleos y podemos acomodar arreglos de fibra híbrida personalizados a pedido.
P: ¿Ofrecen marcas OEM en la funda del cable y en los tambores de embalaje?
R: Sí. La impresión de texto personalizado en la cubierta exterior (nombre de marca, modelo, recuento de metros) y etiquetas de tambor personalizadas o logotipos de embalaje son opciones estándar de OEM.
P: ¿Qué registros de pruebas mecánicas y ópticas se proporcionan con el pedido?
R: Cada tambor se envía con un informe de prueba de aceptación en fábrica que detalla los valores de atenuación óptica, verificaciones dimensionales e identificación de lotes.
P: ¿Qué documentación se suministra para el despacho de aduanas internacional?
R: Proporcionamos facturas comerciales estándar, listas de empaque, conocimientos de embarque, certificados de origen (CO) y certificados de prueba de fábrica (MTC) necesarios para el despacho de importación.
P: ¿Qué sectores industriales suelen adquirir cables GYTA53?
R: GYTA53 es ampliamente implementado por operadores de telecomunicaciones, contratistas de infraestructura EPC, compañías de servicios públicos de energía, autoridades de transporte y desarrolladores de instalaciones industriales.
